La sfida

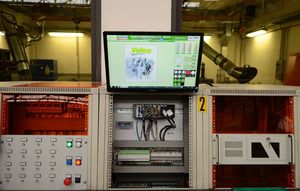

Ammodernare due banchi di collaudo per prove su organi di trasmissione per auto, sia per la parte hardware (sistema di acquisizione dati e controllo, quadri di segnali e cablaggi) sia per la parte software con il completo rifacimento del programma di controllo e gestione delle prove.
La soluzione
Utilizzo di sistemi di acquisizione dati e controllo CompactRIO, capaci di gestire in modo efficace anche le sicurezze di macchina, e di un programma appositamente sviluppato in LabVIEW per la gestione dell’interfaccia HMI e post-elaborazione dei dati acquisiti.
In particolare, il software gestisce due tipologie di prove. La prima esegue un certo numero di cicli di innesco-disinnesco a diverse velocità del motore. Fra un ciclo ed il successivo, il sistema attende che il dispositivo sotto test ritorni alla temperatura attesa (predefinita). Il sistema memorizza i dati relativi a tutti i cicli (temperatura del dispositivo, coppia, energia, RPM).
La seconda famiglia di prove esegue un certo numero di cicli di innesco-disinnesco a diverse velocità del motore, ma senza attendere, tra un ciclo ed il successivo, il ritorno alla temperatura stabilita. In questo modo il dispositivo sotto test raggiunge una temperatura molto elevata. Il sistema memorizza i dati relativi al raffreddamento finale (temperatura del dispositivo e temperatura del carter di protezione).
